Programmez toutes vos cartes par une seule empreinte

Le connecteur de programmation est un composant que vous payez sur chaque carte produite — et qu'un client final n'utilisera jamais. L'empreinte Tag-Connect TC2030 supprime ce coût : six pastilles nues sur le PCB, zéro composant. Ce kit fait le pont entre cette empreinte et vos sondes habituelles : PICkit, MPLAB Snap/ICD, SEGGER J-Link, ST-LINK ou tout outil OpenOCD.

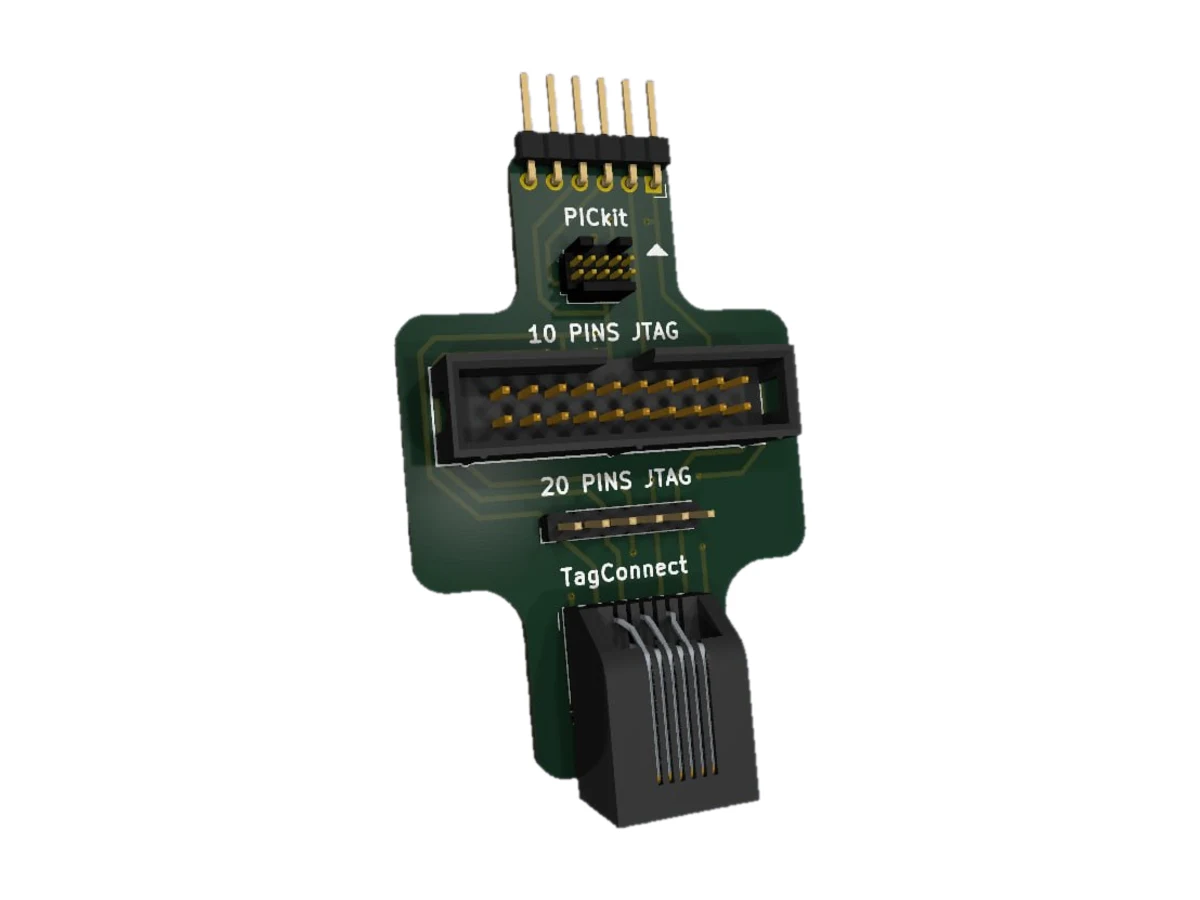

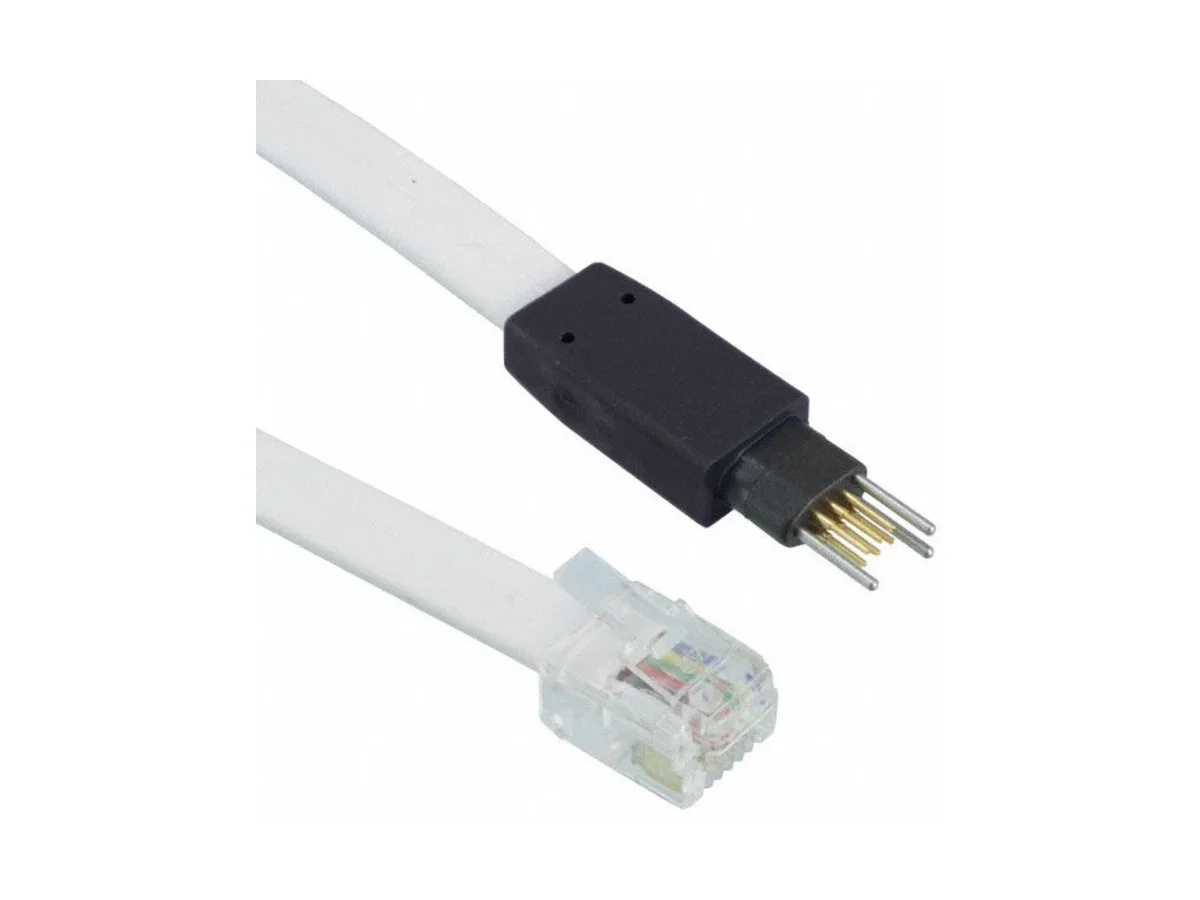

L'adaptateur en croix regroupe les connecteurs standards — PICkit/ICSP 6 broches, JTAG/SWD ARM 10 broches, JTAG ARM 20 broches — sur une même empreinte TC2030 : ICSP et SWD/JTAG partagent les mêmes pastilles, un seul protocole actif à la fois selon la sonde branchée (pas d'usage simultané). Contacts dorés, sérigraphie claire. Le câble TC2030-MCP-NL (version « no-legs ») est fourni : il se plaque sur les pastilles par simple pression, sans rien souder sur la cible. Flashez, déboguez et exécutez pas à pas, carte après carte, avec le même adaptateur.

Économie de BOM et de surface PCB sur chaque unité produite
Un seul adaptateur réutilisé sur tous vos projets
Programmation press-fit : aucun connecteur à souder sur la cible
C'est l'outillage que nous utilisons sur notre propre ligne de production

Et pour une console UART ?

Le câble TC2030-MCP-NL fourni est dédié à la programmation/debug (SWD ou ICSP) — il ne porte pas de ligne UART. Sur nos propres produits à base de Linux embarqué (comme la NR+Gate), l'accès à la console se fait via le connecteur standard au pas de 2,54 mm de ce même adaptateur, avec un câble FTDI USB-UART 3,3 V du commerce (non fourni). Un seul adaptateur pour les deux usages : debug/programmation par le TC2030, console série par l'embase 2,54 mm.

Spécifications techniques

Empreinte cible	Tag-Connect TC2030 — 6 positions, sans pattes (« NL »), pastilles uniquement
Connecteurs adaptateur	PICkit/ICSP 6 broches (2,54 mm) · JTAG/SWD ARM 2×5 (10 broches, boxed) · JTAG ARM 2×10 (20 broches)
Routage	ICSP et SWD/JTAG partagent la même empreinte TC2030 — un seul protocole actif à la fois selon la sonde branchée, pas d'usage simultané
Sondes compatibles	Microchip PICkit 3/4/5, MPLAB Snap / ICD, SEGGER J-Link, ST-LINK, OpenOCD
Tension cible	Définie par la sonde utilisée, pas par l'adaptateur — typiquement ~1 à 5 V avec un J-Link
Câble inclus	Tag-Connect TC2030-MCP-NL (no-legs), montage par pression
Accès UART	Non porté par le TC2030 — disponible via l'embase 2,54 mm standard de l'adaptateur avec un câble FTDI 3,3 V (non fourni)
Finition	Contacts dorés, sérigraphie claire, PCB compact en forme de croix

Questions fréquentes

Peut-on utiliser ICSP et SWD en même temps ?

Non. L'empreinte TC2030 est partagée entre les deux protocoles — un seul est actif à la fois, selon la sonde branchée (PICkit pour l'ICSP, J-Link/ST-LINK/OpenOCD pour le SWD).

Quelle tension cible est supportée ?

Ça dépend entièrement de la sonde utilisée, pas de l'adaptateur lui-même — un J-Link couvre typiquement une cible de ~1 à 5 V.

Peut-on accéder à une console UART avec ce kit ?

Pas via le câble TC2030-MCP-NL fourni (dédié programmation/debug). En revanche, l'embase 2,54 mm standard du même adaptateur permet de brancher un câble FTDI USB-UART 3,3 V (non fourni) pour accéder à une console série — utile sur nos produits à base de Linux embarqué comme la NR+Gate.

Ce kit fonctionne-t-il avec vos propres cartes (NR+Node, NR+Gate) ?

Oui — nos cartes intègrent systématiquement l'empreinte TC2030, c'est l'outillage que nous utilisons nous-mêmes en interne, en bureau d'études comme en production.

Dans le kit

Adaptateur de debug en croix
Câble Tag-Connect TC2030-MCP-NL

Tout le nécessaire pour programmer et déboguer une carte équipée de pastilles Tag-Connect.

Livraison & garanties

Commande expédiée sous 48 h ouvrées depuis notre atelier de Langres (Haute-Marne), France et Europe. Garantie légale de conformité de 2 ans. Vous concevez une carte et hésitez sur l'implantation de l'empreinte TC2030 ? Notre bureau d'études l'intègre systématiquement dans ses designs — demandez conseil.
