Bureau d'études

Schéma & routage PCB

Du composant à la carte prête à produire — schéma, routage, DFM, en interne

Nous contacter Notre process

Schéma et routage
par le même ingénieur

Chez Codium, la conception schématique et le routage PCB ne sont pas sous-traités. La même personne qui a réalisé le schéma route la carte — elle connaît toutes les contraintes par cœur. Résultat : moins d'allers-retours, plus de réactivité, une carte pensée pour la production dès le premier trait.

Cette continuité entre schéma et routage élimine la perte d'information habituellement liée au transfert entre deux bureaux d'études ou deux ingénieurs. Les optimisations DFM sont intégrées dès la phase schématique, pas découvertes au moment du routage.

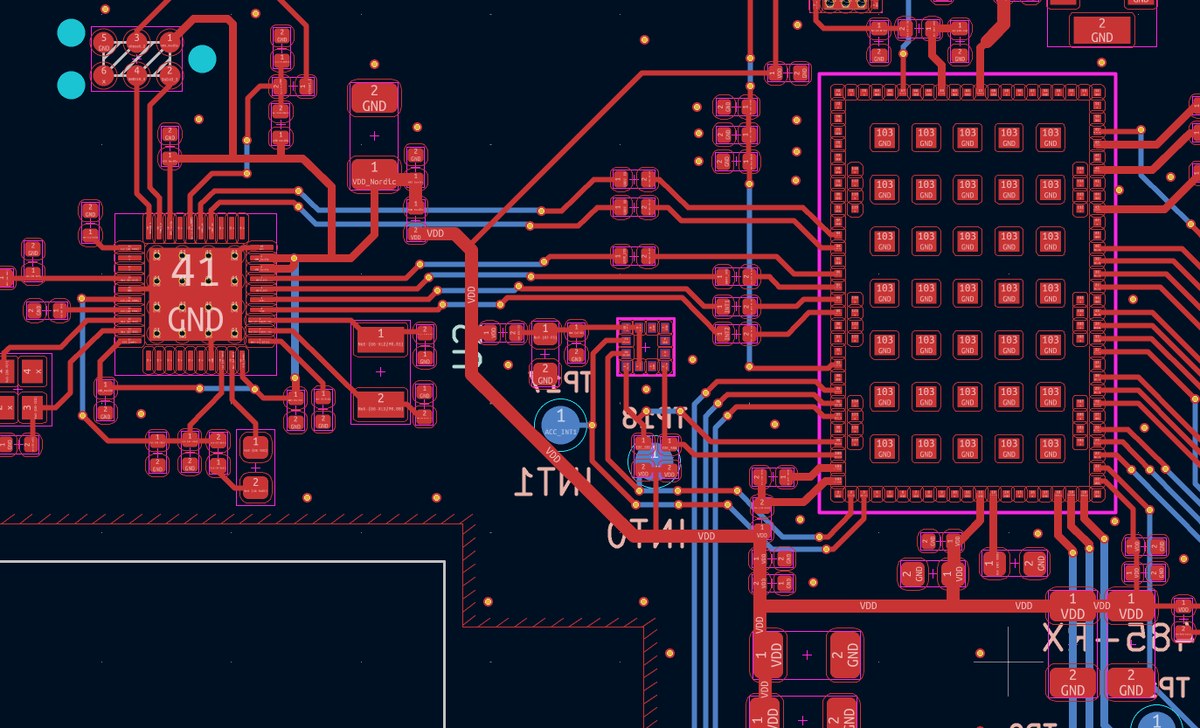

Routage PCB multicouche sur KiCad — carte Codium 4 couches haute densité
Depuis
l'origine
KiCad — outil de conception Codium
+120
cartes conçues et produites
1 sem.
en moyenne — schéma + routage
100%
in-house — schéma & routage

De la spec au dossier de fab

Chaque discipline du design PCB est maîtrisée en interne — des contraintes de timing schématique jusqu'à l'export final.

Schéma

Schéma électronique

Conception complète : alimentation, microcontrôleurs, connectivité IoT, interfaces afficheurs, capteurs. Gestion des contraintes de timing, d'alimentation et d'intégrité du signal dès le schéma.

Routage

Routage PCB

De 2 à 8+ couches, haute densité, BGA, QFP fine pitch. Contraintes d'impédance contrôlée, routage différentiel, gestion des plans de masse.

Signal

Haute vitesse & intégrité du signal

USB 3, Gigabit Ethernet, DDR, MIPI, LVDS. Contrôle d'impédance, accord de longueurs, découplage soigné pour les interfaces haute vitesse exigeantes.

DFM

Design for Manufacturing (DFM)

Points de test intégrés, marges stencil optimisées, empreintes validées en production. La carte est pensée pour notre atelier dès le départ — pas de surprise à l'industrialisation.

Librairies

Bibliothèques & empreintes

Librairies internes débuggées et validées en production. Empreintes optimisées d'après retours terrain : ouvertures stencil, zones d'épargne.

Livrables

Export & livrables

Dossier de fabrication complet : Gerber, BOM, Pick & Place, vue 3D pour intégration mécanique. Formats standards du secteur.

Schéma + routage par la même personne : pourquoi ça change tout

Quand schéma et routage sont réalisés par le même ingénieur, on gagne du temps, de la qualité et de la réactivité. L'ingénieur qui a tracé le schéma connaît toutes les contraintes électriques par cœur — il n'a pas besoin de les réapprendre au routage. Les optimisations DFM sont intégrées dès la phase schématique plutôt que découvertes trop tard. Les modifications — fréquentes sur un projet réel — sont traitées immédiatement, sans transfert de dossier ni perte de contexte entre deux intervenants.

Moins d'allers-retours
Le routeur connaît le schéma — pas besoin de réunion de cadrage à chaque itération.
DFM intégré dès le schéma
Les contraintes fabrication sont prises en compte avant même le premier trait de routage.
Réactivité immédiate
Une modification en cours de projet ? Pas de délai de transfert, pas de reprise à froid.
Cohérence totale
Librairies, empreintes, annotations — une seule source de vérité du début à la fin du projet.

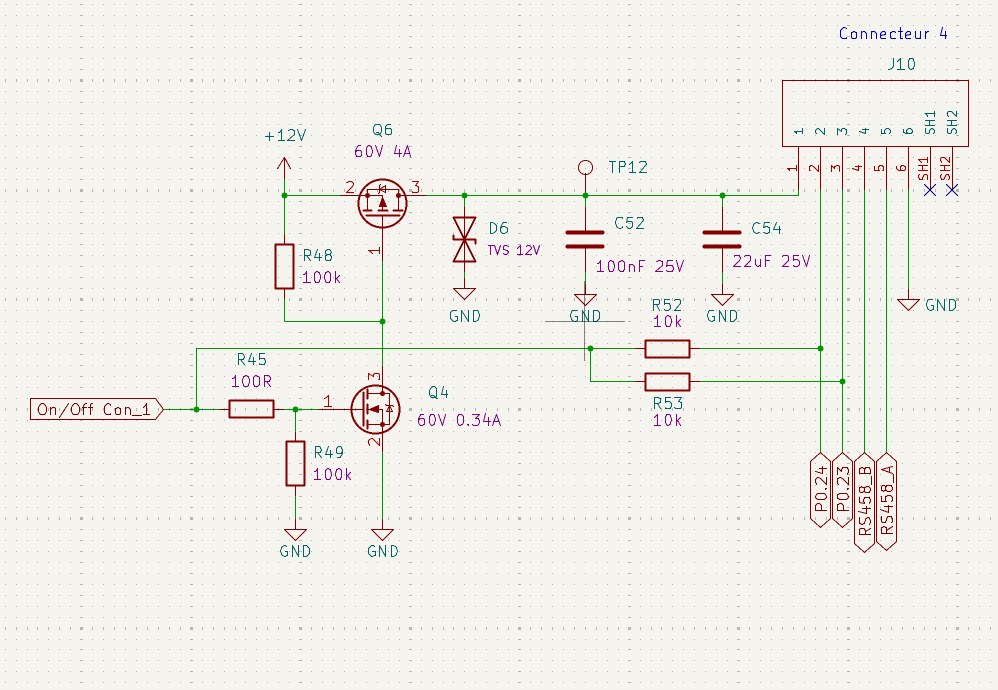

Exemple de schéma électronique KiCad — Codium
Schéma KiCad — alimentations, microcontrôleur, connectivité

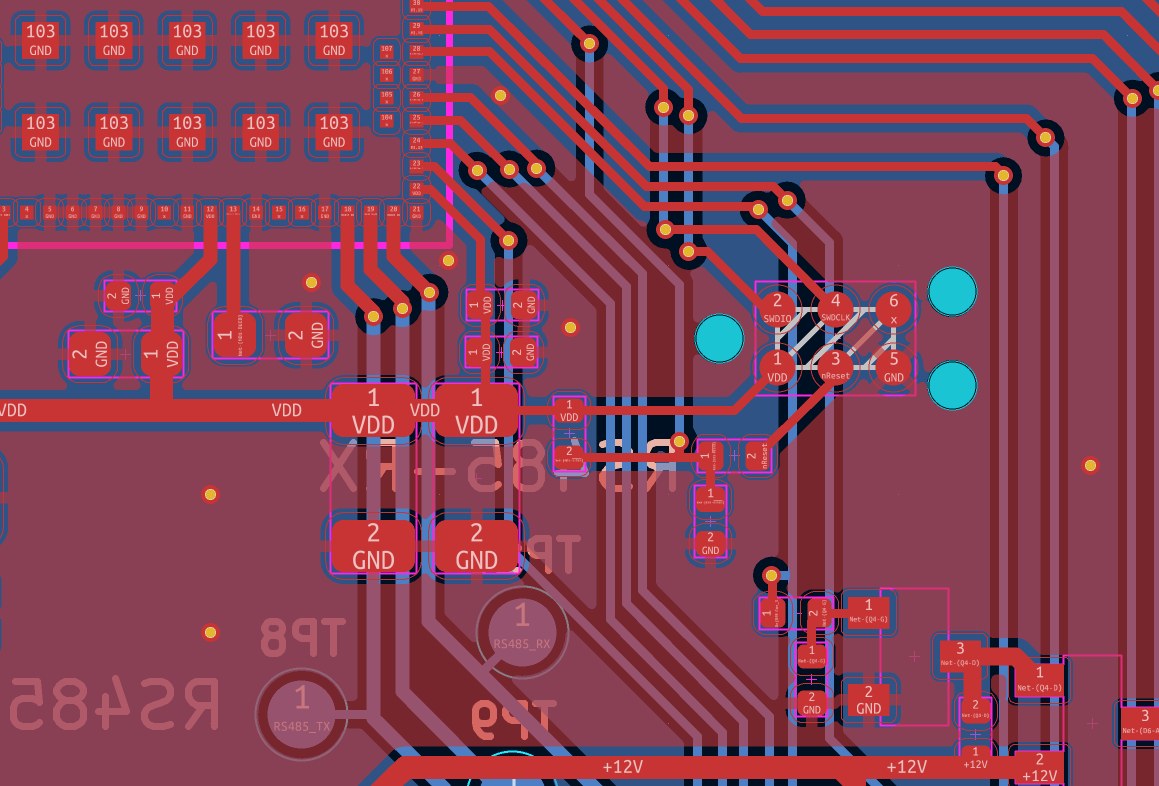

Routage PCB multicouche sur KiCad — vue multi-couches couleurs
Routage PCB — vue multi-couches, pistes différentielles

Nos prestations schéma & routage

Que vous démarriez d'une feuille blanche ou que vous ayez déjà un schéma existant à optimiser, nous intervenons à toutes les étapes de la conception PCB.

Conception schématique complète
De la spec au schéma annoté et vérifié (ERC). Sélection des composants, hiérarchie des blocs fonctionnels, documentation embarquée.
Routage multicouche & haute densité
De 2 à 8+ couches, BGA, QFP fine pitch, composants 0201. Respect des règles d'impédance, gestion des plans de masse et d'alimentation.
Simulation & vérification (DRC/ERC)
Vérification systématique des règles de conception (DRC/ERC), contrôle d'intégrité du signal, vérification des contraintes d'impédance et d'accord de longueurs.
DFM & préparation industrialisation
Points de test, marges stencil, choix du format carte, panélisation. La carte est optimisée pour la chaîne CMS dès le routage.
Révision de schéma/routage existant
Audit et correction d'un design existant : identification des risques, non-conformités DFM, optimisations d'intégrité du signal. Rapport détaillé fourni.
Dossier de fabrication complet
Export Gerber, BOM structurée, fichier Pick & Place, vue 3D STEP pour intégration mécanique. Compatibles avec les formats standards du secteur.

Prêt à produire en une semaine

Si le cahier des charges est arrêté et les composants choisis, la réalisation d'un schéma + routage prêt à produire ne dépasse pas une semaine. Et comme la fabrication se fait dans nos ateliers, le même ingénieur suit l'industrialisation — pas de perte d'information, pas d'aléas de transfert.

Specs & CDC
Recueil des exigences, choix des composants clés, définition du format carte et du nombre de couches.
Schéma
Conception schématique complète, vérification ERC, revue avec le client avant passage au routage.
Routage + DFM
Placement, routage, contrôle d'impédance, optimisations DFM intégrées. DRC final avant export.
Dossier de fab
Gerber, BOM, Pick & Place, vue 3D. Le dossier part directement en fabrication dans nos ateliers.

Notre outil : KiCad

Codium utilise KiCad depuis la création de la société pour la totalité de ses projets. Open source, soutenu par le CERN, export 3D natif, compatibles avec les formats standards du secteur. Les fichiers sources sont remis au client sans contrainte de licence — aucun logiciel propriétaire, aucun risque de blocage à long terme.

Nos bibliothèques de symboles et d'empreintes sont maintenues en interne et validées en production. Chaque empreinte est vérifiée sur un premier prototype avant d'être intégrée définitivement à la librairie.

Notre retour d'expérience avec KiCad

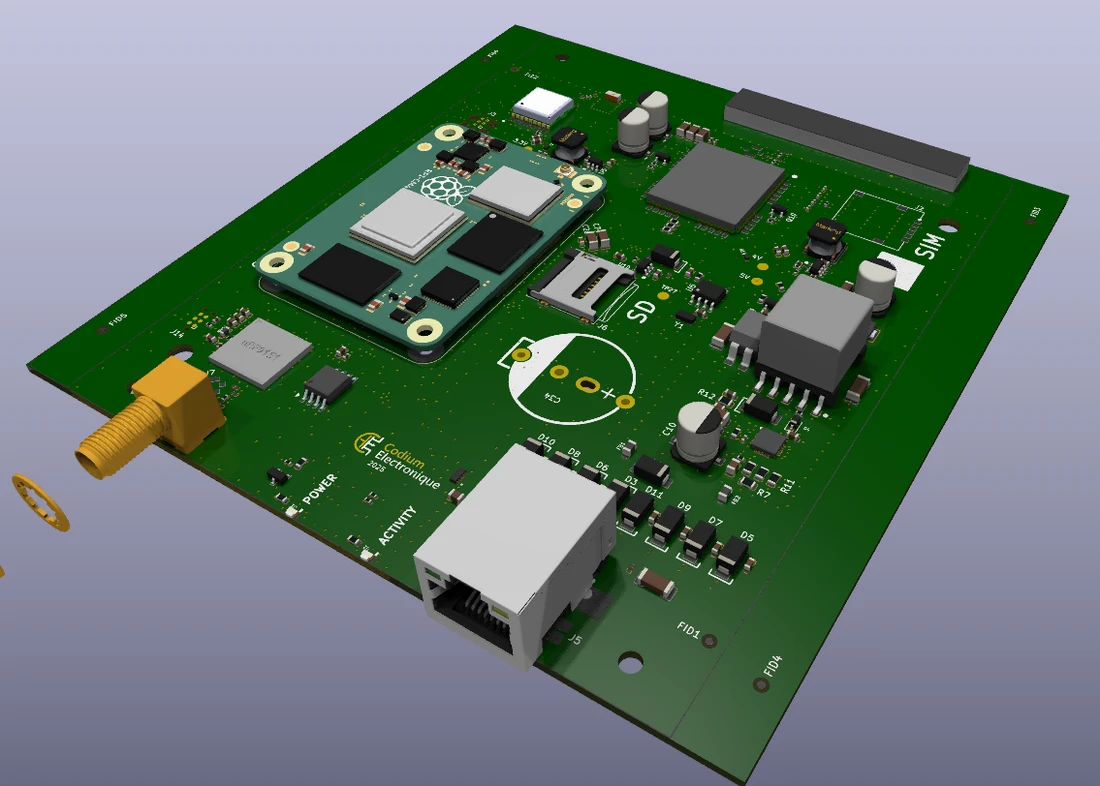

Vue 3D KiCad d'une carte Codium — rendu complet avant envoi en fabrication
Vue 3D générée dans KiCad — vérification visuelle avant envoi en fabrication

Un projet de carte électronique ?

Décrivez-nous vos contraintes — nombre de couches, composants critiques, délais. Nous vous revenons rapidement avec une estimation.
